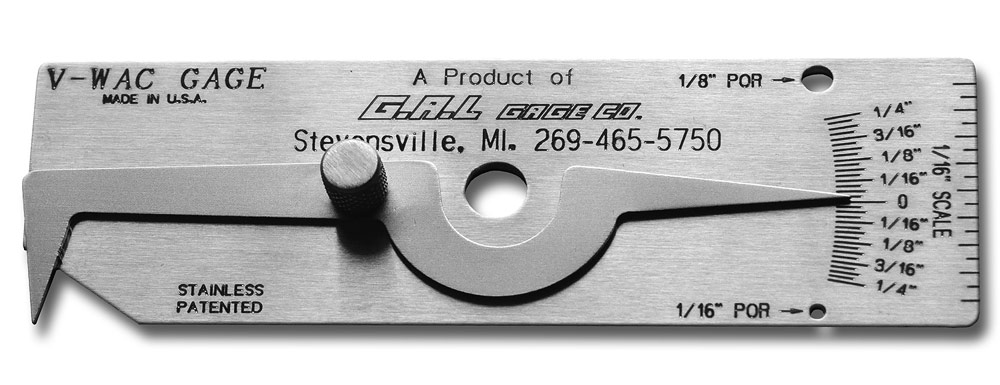

V-WAC Single Weld Gauge

Con esta herramienta, puedes medir:

• Rebajas o Pits
• Refuerzo de soldaduras a tope
• Desalineación exterior
• Porosidad superficial por pulgada lineal y comparación de la porosidad superficial para el tamaño

Para medir un área de socavación, coloque la parte inferior del calibre en el material base, coloque la punta del puntero en el área de socavación y lea la cantidad de socavación de esta escala. El tornillo de bloqueo se puede apretar para mantener las lecturas de futuras referencias.

Para medir el refuerzo de soldadura de una soldadura a tope, coloque la parte inferior del calibre en el material de base y la punta del puntero en la parte superior central de la soldadura a tope. Lea la altura de la soldadura en esta escala.

Para medir la desalineación externa, coloque la parte inferior del medidor en uno de los tubos, extienda la punta del indicador al tubo adyacente y mueva el indicador hacia arriba o hacia abajo para hacer contacto. La lectura de esta escala le dará la cantidad de desalineación.

Para medir la porosidad de una línea lineal en una pulgada lineal, coloque el extremo del calibre con la escala a lo largo de la longitud de la soldadura a examinar. Lea la cantidad de poros alineados en una pulgada lineal de la escala con incrementos de 1/16 de pulgada.

Para comparar el tamaño de la porosidad de la superficie, coloque el orificio de 1/8 «o el de 1/16» en el calibre al lado del poro de la soldadura que se va a verificar. Compara el tamaño de los poros a los agujeros en el medidor.
