Pearson Holiday Detector PD-H

Ubicación corta:
El aparato también es eficaz para ubicar cortocircuitos o contactos eléctricos indeseables en una tubería recubierta enterrada. Dicho contacto eléctrico debe eliminarse antes de colocar una tubería bajo protección catódica, ya que estos contactos drenarán una gran cantidad de potencial protector del tubo recubierto.
Localizador de tuberías:
El aparato se puede usar de manera muy efectiva como localizador de tuberías en tuberías recubiertas que están conectadas eléctricamente por un tornillo o uniones soldadas. Esta aplicación es particularmente efectiva donde se desea ubicar y seguir una tubería a lo largo de un camino hacia la derecha donde hay varias líneas enterradas.

Funcionamiento:

Método de encuesta de Pearson:
El método utilizado para ubicar las discontinuidades es la aplicación de energía de frecuencia de audio A.C. entre el tubo revestido y la tierra. Se realiza una travesía a lo largo de la tubería con la diferencia en el potencial que se indica en aproximadamente veinte a treinta pies de suelo por encima de la línea. Esta diferencia de potencial se nota en el receptor. Cuando se alcanza un área donde la diferencia en el potencial es considerablemente mayor que el potencial promedio sobre la tubería, se supone que hay una discontinuidad debajo de esta área.

Método de LocatingShorts:

El método para ubicar cortocircuitos o contactos en una tubería recubierta es el de la aplicación de una cantidad relativamente grande (de cinco a quince vatios) de frecuencia de audio (C) entre la tubería y una conexión a tierra remota. Se realiza una travesía a lo largo de la tubería con un receptor equipado con una bobina de búsqueda. Se observa un corto o contacto a lo largo de la travesía donde la señal promedio de C.C. captada sobre la línea cae repentinamente a un nivel muy bajo. Se supone que este es un punto directamente sobre el contacto.

Viene:

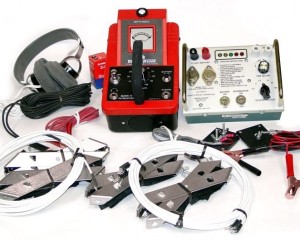

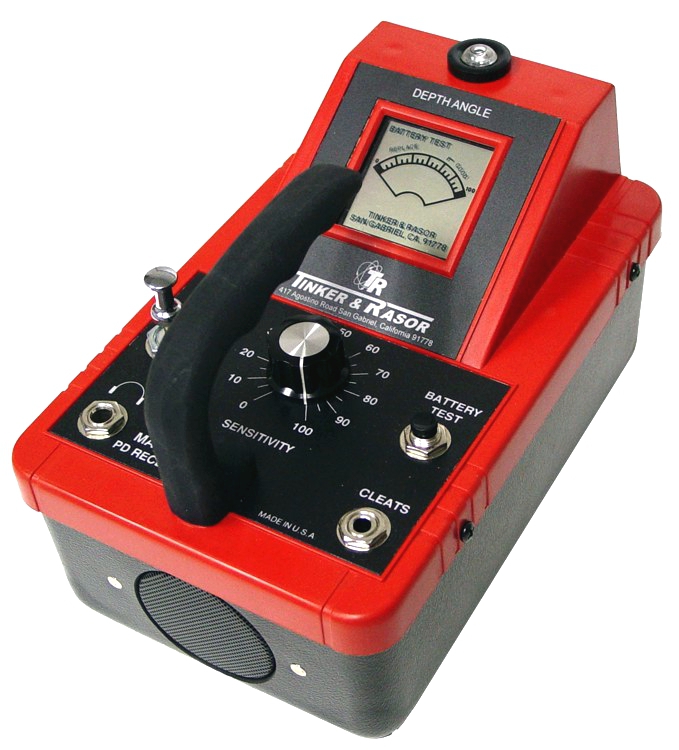

• Receptor Mark IV con batería
• PD Oscilador
• Auriculares
• Cables de batería (set) (rojo / negro)
• Cable de tierra de 30 ‘(negro)
• Oscilador rojo a cable de tubería de 6 «(rojo)
• (1) Batería de 9v (receptor Mark IV)
• Estuche de transporte

Método de localización de la tubería:

Se coloca una señal de frecuencia de audio A.C. entre el tubo revestido y una buena conexión a tierra. El Receptor, que contiene una bobina de búsqueda, se pasa por el área donde se supone que se encuentra el tubo. A medida que el receptor se mueve hacia adelante y hacia atrás en un plano horizontal sobre la tubería, se producirá un nulo agudo en la señal recibida. Se supone que la tubería a ubicar está directamente debajo de este nulo. Se puede seguir una tubería bien revestida por una gran distancia con este método cuando se aplica una potencia de audio de cinco a quince vatios al tubo revestido.

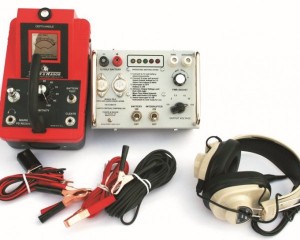

Viene:
El aparato completo (Método de Localización de tubería)
provisto con el detector tipo Pearson comprende lo siguiente:

• Oscilador de estado sólido
• Receptor de estado sólido con filtro
• Auriculares ligeros con enchufe y cojines
• Tacos de zapatos
• Cables de conexión
• Estuche de transporte
